自力式温度调节阀系统应用案例

 自力式温度调节阀；自力式电控温度调节阀；气动温度调节阀系统；电动温度调节阀系统；

一、     主要技术性能

1、利用液体受热膨胀及液体不可压缩的原理实现自动调节。

2、传感器内液体膨胀为均匀膨胀。

 3、控制作用为比例调节。

4、无源工作（无电源、气源正常工作）。

5、阀体密封采用V型环高温密封组件，防止了阀杆过紧抱死或漏气的可能。

6、体积小、重量轻、安装简易

7、调节设定简单方便。

二、安装使用

1.       为方便运输，本温度调节阀的控制部分与阀体部分分别包装，安装时二者出厂编号必须一致。

2.       阀体安装前应清洗管道，不得有杂物。阀体安装时必须垂直于地面，阀体进口方向与热媒介质流动方向一致。本温度调节阀前后应安装截止阀且调节阀前应安装过滤器，以免杂质损伤密封表面。为方便用户的使用及调节阀的检修，应设置旁通管路并安装截止阀，请参看示意图。

3.       控制器安装前首先把固定螺母松开，去掉保护套管。

4.       安装时控制器垂直于地面或水平安装。

5.       温度传感器安装前，先将导管沿螺旋方向展开，严禁硬性拉，以免折断导管。导管需折弯的时候，最小弯曲半径为60mm安装时，先将传感器联结螺母取下并安装在换热器或出水管道上，在传感器上端凸边的下侧缠绕石棉绳后将传感器放入传感器联结螺母中，拧紧传感器联结螺塞。拧紧过程中，传感器不能随之转动，以免损伤导管。温度传感器应全部直接浸没在被加热的介质中，请勿将传感器安装在套管中。传感器附近应安装温度计或其他温度显示装置，以便观察。

6.    调节阀出厂前，一般已按用户要求设定好温度，用户使用时只需微调即可。微调或改变设定温度方法如下，将调节扳手插入温度设定旋钮的调节孔内，由低温向高温调节时逆时针转动调节扳手；由高温向低温调节时，须等到传感器温度冷却至被调节温度时，将调节扳手顺时针转动即可。

7.    注意：

（1）     本温度调节阀不能用作截止阀，当系统停止供热时，应关闭热媒截止阀

（2）     使用时，应仔细检查导管，如果导管折裂液体泄漏或有异味溢出，应停止使用。

（3）     被加热介质温度偏低时，参照第7条，向高温度调节，如果无效，打开旁通，若温度仍偏低，则属热源或系统问题

（4）     被加热介质温度偏高时参照第7条，向低温调节，如无效，则应检查旁通是否漏气。

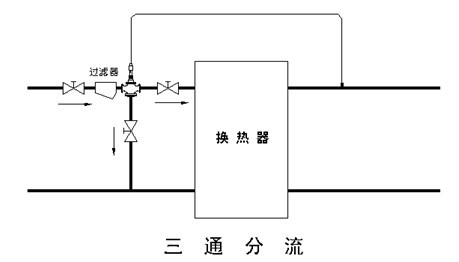

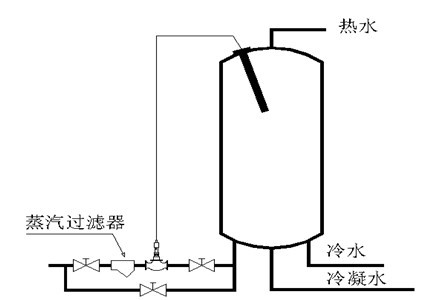

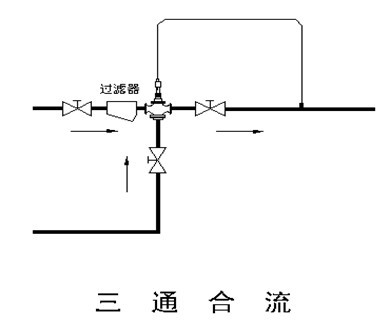

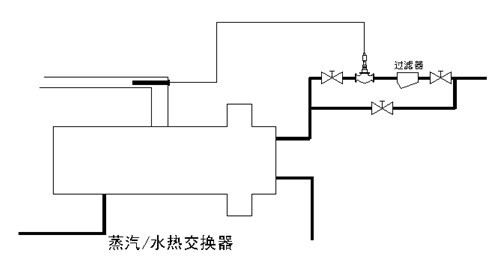

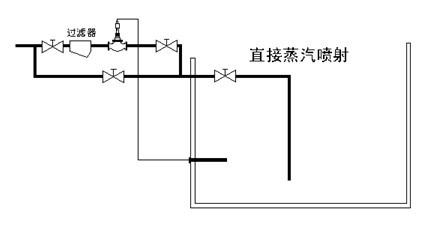

自力式温度调节阀系统应用案例：



注：安装时执行器必须与地面垂直，阀前必须安装过滤器（如图示）。严禁当截止阀使用
