氮封阀工作原理及故障维修

一、氮封阀的原理及组合配置

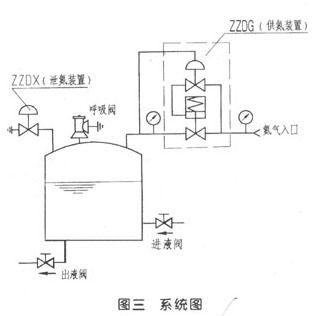

 氮封装置（氮封阀）是由ZZDG型指挥器操作型自力式压力调节阀（这里简称供氮阀）和ZZDX型自力式微压调节阀（简称泄氮阀）及呼吸阀三大部份组成。当罐内压力升高超过设定值时，供氮阀关闭，泄氮阀打开（罐顶未设呼吸阀，或呼吸阀故障打不开），将罐内多余压力泄放。在储罐内压力降低时，泄氮阀处于关闭状态，供氮阀打开，向罐内注氮气。供氮阀阀前压力最好在1.0Mpa以下，现场压力较高时，可在供氮阀前安装一只ZZYP型自力式压力调节阀将压力减至1.0 Mpa以下，以提高可靠性和使用效果。

 氮封装置（氮封阀）的供（泄）氮压力设定方便，可在连续生产的条件下进行。在设定压力范围内，如从100mm H20需调整到50mm H20，可通过调节供氮阀顶部的调节螺丝，改变弹簧的力，即可达到需要新设定的工艺值。泄氮阀的调整也是同理。呼吸阀设定值调整：在上述设定值调整好后，为避免呼吸阀启闭频繁，呼吸阀的设定值应大于泄压设定置。



贮罐的氮封有两种形式均在正常运行，这两种形式的氮气的氮气来源压力均为氮气钢瓶来的氮气，氮气压力很高，但氮气管道较细，均没有减压阀，而直接进入自力式带指挥器型供氮阀，自力式带指挥器型供氮阀入口端压力一般要求保证在0.3到0.6MPa之间，入口压力低于0.3MPa会使供氮阀不起作用，贮罐的氮封压力很低，一般选型时会按照储罐的大小和每小时进出物料量来确定供氮阀和泄氮阀的管径（一般泄氮阀的管径要2倍于供氮阀的管径）对于贮槽的保护一种型式是通过与自力式氮封阀配套的安装在贮槽顶的氮封阀来控制的，该氮封阀也是由自力式调节阀厂家提供的，氮封阀的作用是配合自力式调节阀工作起到安全的作用，在压力过高时，如当贮罐的压力在+500pa时，虽然氮封阀停止进入氮气，但当贮罐继续进入物料时，贮罐的压力上升，则贮罐内的物料通过氮封阀排出气体，以维持贮罐内的气体的压力维持不超过+500pa，使贮槽不超压，当贮罐压力将低于供氮阀设定压力值时，供氮阀进入氮气以使贮罐压力不致过低。
    还有一种形式则是氮封阀与带双水封的呼吸槽配套，贮罐压力也是控制±500pa，工作原理基本同上，当压力达到+500pa时，贮罐内的气体冲破呼吸槽的水封，保持了贮罐内的压力不超过+500pa，当贮罐内的压力过低时，一方面自力式调节阀动作补充氮气到贮罐，以维持氮气压力不致过低，万一自力式调节阀故障时，呼吸槽的另一个水封起了作用，外界气体冲破另一水封进入贮罐，以维持贮罐压力不致过低到 －500pa，避免了贮罐的吸瘪。上述的形式，即防止了贮罐的正压可能带来的超压现象，也避免了贮罐负压可能带来的贮罐吸瘪现象，确保了贮罐的安全。

    故障分析及处理
    （1）某大芳烃装置开车初期，发现24台氮封阀工作都不正常。拆阀检查，发现氮封阀的气导阀、主阀和两个阀芯室内壁等沾了一层厚厚的污垢，经过擦拭，涂 润滑脂后能正常使用。在阀座处还发现了一些焊渣导致开车后管道内的铁锈、残存的杂物等被氮气吹到了氮封阀内，使主阀不能回到阀座上。
    （2）导压管堵塞。如果导压管堵塞，氮封阀没有反馈信号，也会造成氮气不停地向罐内补充。
    （3）弹簧弹力变小。如果气导阀、主阀和两个阀芯室不脏，而且导压管也未堵塞，应检查气导阀下面小弹簧的弹力，若弹力减小，会使氮封阀不停地补气。可以将弹簧拉长，增加其弹力。
    （4）密封圈损坏。气导阀在工作过程中动作较频繁。使密封圈经常受到阀座的冲击，导致密封圈磨损或断裂，起不到密封作用，更换密封圈即可
    （5）控制气入口与气导阀出口装反。这属于产品质量问题。结合氮封阀的工作原理图，即可作出判断。
