带电保护的西门子电动温度调节阀工作原理

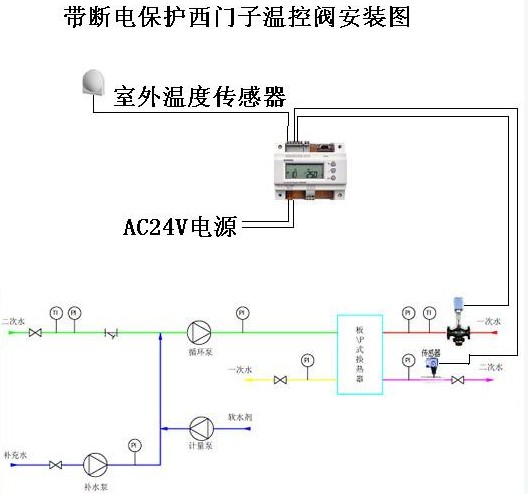

　　带电保护的西门子电动温度调节阀安装图如下所示：

整个系统由室外温度传感器、西门子温度控制器、西门子温度调节阀执行器、西门子原装阀体或同种参数的国产阀体和传感器以及循环泵等组成。
带电保护的西门子电动温度调节阀主要是通过传感器将循环水温度反馈给西门子温度控制器，从而使控制器控制西门子温控阀门执行器调节阀门的开闭，以达到控制温度的效果。
如上图所示我们先在西门子控制器中预先设定需要达到的温度，然后室外温度传感器将室外温度参数传递给控制器，另外控制器再接收到循环水系统传感器传递过来的温度参数，此时西门子控制器就能够准确的判断如何去操作西门子阀门执行器，当传感器传过来的温度高于或低于预先设定的温度时，就会由西门子温度控制器控制西门子阀门执行器闭合或打开的大小，从而有效的控制温度的降升。
