配套气动流量调节阀的蒸汽换热控制方式

--------------------------------------------------------------------------------
一次侧蒸汽气动二通调节阀及蒸汽疏水阀
控制方式确认应注意的要素
换热器内实际压力
总的背压
二次侧负荷是变化的还是固定的
热交换器形式
控制模式
使用情况:
在正常的设计工况条件下，P2一直大大超过P3
优点:
最简单的设计
易于操作管理
适用于所有型式的换热器
缺点:
由于二次侧压力降的限制，换热器可能选型过大。
如果二次侧工作条件或冷凝水回收系统上的背压变化，可能发生失流。
图10-35-12一次侧蒸汽气动二通调节阀及蒸汽疏水阀控制示意图

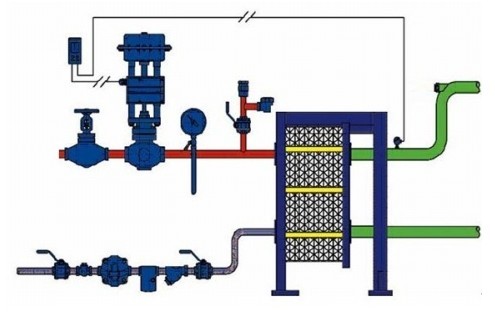

图10-35-2 一次侧蒸汽气动流量调节阀及蒸汽疏水阀控制示意图

一次侧蒸汽气动流量调节阀及蒸汽气动泵
控制模式
应用于:
P2变化,在正常工作条件下比P3大或小
优点:
容易选用
可以在任意条件下使用，在设备的工作限定范围内
适用于所有类型的板式换热器
缺点:
由于二次侧压力降的限制，换热器可能选型过大。
泵的费用高
泵的入口上面需要一定的流入水头

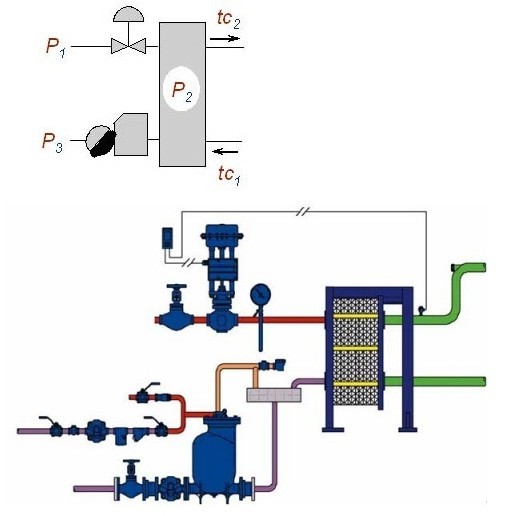

图10-36-2一次侧蒸汽二通阀及蒸汽气动泵控制示意图



一次侧蒸汽气动流量调节阀和蒸汽疏水阀及二次侧旁通阀
控制模式
应用于:
减少通过板式换热器二次侧流量和更高的tc2值减少板换过大的可能，并保证较高的P2值。.
优点:
可以使设计需要和实际需要更接近.
可以不需要泵和疏水阀的组合.
适用于所有的板式换热器
缺点:
减少加热负荷或背压增加，可能发生失流，但是比只有一次侧控制要少得多。.
旁通需要精确的设定.

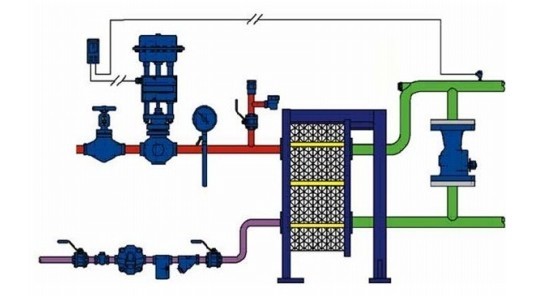

图10-37-1一次侧蒸汽气动流量调节阀和蒸汽疏水阀及二次侧旁通阀控制原理图

图10-37-2 一次侧蒸汽气动流量调节阀和蒸汽疏水阀及二次侧旁通阀控制示意图

一次侧蒸汽气动流量调节阀和蒸汽疏水阀及二次侧电动三通控制阀
控制模式
应用于:
应用于更高的，固定的tc2值，使P2值高到足以克服失流问题。
二次侧流量很高，温差很小Dt。
优点:
可以使设计需要和实际需要更接近。
蒸汽温度最低，可以是与固定的tc2值对应的蒸汽压力。
缺点:
?二次侧三通阀的费用很高，但比疏水阀/泵组合要低。
最大的tc2值由二次侧流体的性质和系统压力限定。

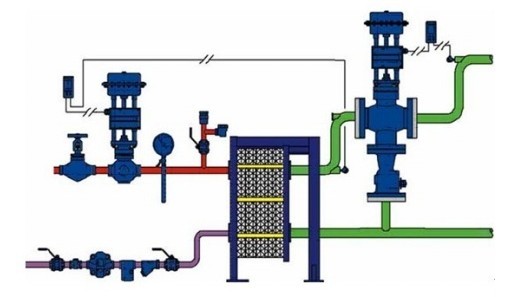

图10-38-1一次侧蒸汽气动流量调节阀和蒸汽疏水阀及二次侧电动三通控制阀控制原理图

图10-38-2 一次侧蒸汽气动流量调节阀和蒸汽疏水阀及二次侧电动三通控制阀控制示意图

一次侧凝结水二通控制阀
控制模式
应用于:
二次侧流量稳定，负荷大。
在正常工作条件下P1比P3高。
优点:
在疏水器的入口总是全P1值。
控制阀的口径小。
冷凝水会过冷，减少闪蒸。
缺点:
二次侧流量负荷变化时，反应慢，变化小。
可能在通过控制阀时是闪蒸汽或汽液两相流。

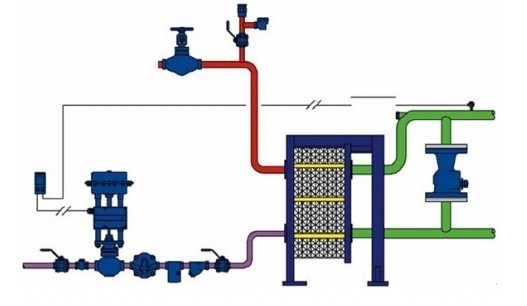

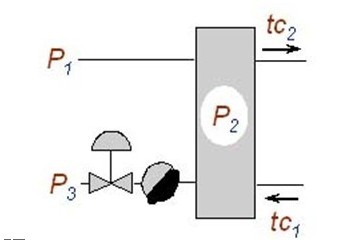

图10-39-1 一次侧二通控制阀控制原理图

图10-39-2 一次侧二通控制阀控制示意图
