调节阀主要阀型浅析之—气动高压角形调节阀
1、气动高压角形调节阀结构与使用特点：
       将直通的阀体改为角形（相当于一个弯头）阀体，单座调节阀就变成了角形阀，见图4－20。该产品也是六十年代国内联合设计的产品，其节流、受力形式完全同单座调节阀，它除了保留单座调节阀泄漏小、许用压差小的特点外，同时还有如下特点：
      （1）流路简单，具有“自洁”性能，可适用于不干净介质场合，还可进一步改进为防堵角阀。
      （2）流阻小，具有双座调节阀的流量系数（比单座调节阀大）。
      （3）需要角形连接的场合。
      （4）阀体易于锻造毛坯，所以高压调节阀通常采用角形阀。

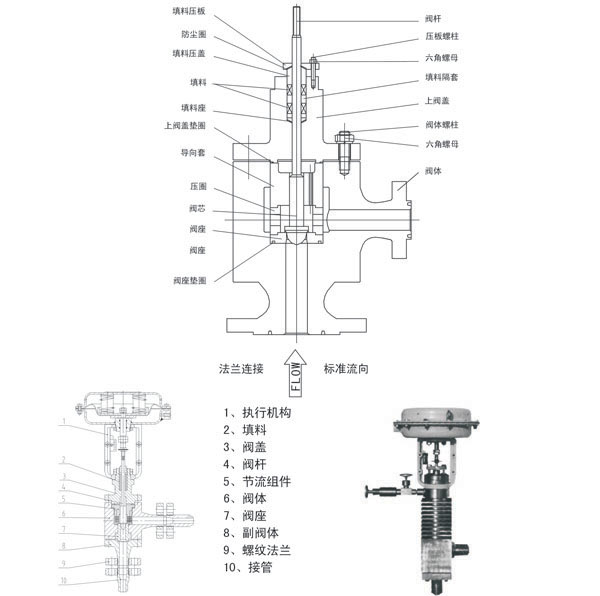

如图4-20气动高压角形调节阀结构
