气动流量调节阀于管道上的安装：

一、气动流量调节阀安装位置不好出现的问题：
　　
　　a、气动流量调节阀安装位置若不好，就不易接近，将使：
　　
　　（1）操作不便；（2）维修不便；（3）操作及维修费用会增加；（4）调节阀的安装不美观。
　　
　　b、调节阀距其他障碍物的坐标位置考虑：
　　
　　如图11-1，如果顶部组件需拆卸，阀门的上方应留有足够的空隙H2；
　　
　　如果需要拆卸阀门附件，如手轮、阀门定位器等，阀门的侧面应留有足够的空隙；
　　
　　如果要拆卸阀体底端细栓，阀体距地面应留有足够的空隙H1。

      c、气动流量调节阀在管道上的安装角度：

　　对于球阀和所有的直行程类调节阀，都要尽可能按垂直位置安装，也就是说，执行机构应该装在气动薄膜调节阀的上方，因为这样的位置上阀盖连接件的弯曲位移和受到的应力最小，导向件的变形量最小。
　　
　　最好是按1方位正立、垂直安装在水平管道上，执行机构位于阀体上方。其他方位应尽量避免。
　　
　　其他方位与1方位比较，有如下缺点：
　　
　　（1）由于滑动零件的不平衡力，会加速磨损或增加滞后。
　　
　　（2）泄漏量不易保证。
　　
　　（3）维修麻烦。
　　
　　（4）执行机构必须加支撑，固定牢固。
　　
　　（5）不能通过底塞排放脏物。
　　
　　当受现场条件限制，无法在1方位安装时，可采用2方位，其次采用3方位，再其次采用4方位，不能在5方位安装。
　　
　　                                                     图11-2

二、按图11-2所示，比较气动流量调节阀安装位置①和⑤；若只能按水平位置安装、应采取的措施：
　　
　　①是最佳安装位置，即垂直安装。⑤是最差位置，要尽量避免。
　　

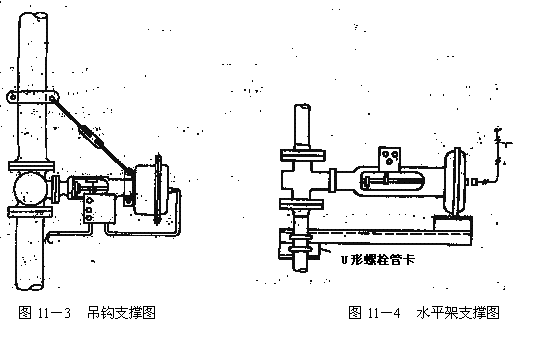

　　如果管道是垂直的，调节阀非水平安装不可，则要用吊钩或拉条把执行机构支撑在管道上（图11-3）；或者用U形螺栓管卡和支板把调节阀支承起来（图11-4）。这样就可以消除热膨胀的影响。但是，这种安装还是有一定危险的，特别是在工作条件恶劣的情况下。安装过程中一定要把气动流量调节阀紧固在管道上，使阀门和管道连同执行机构都支撑在同一钢架上，这样安装的阀门应力最小。不管采用哪一种固定或支承形式，都要考虑到热应力和振动的影响。

三、见气动流量调节阀安装位置比较图（图11－2），为什么不允许将直行程调节阀按位置③和④安装：
　　
　　直行程阀门的执行机构如果装在填料函的下面，就可能出现介质漏入执行机构的问题。如果调节阀装在室外，受雨水和冰雪的作用将导致故障。
　　
四、旋转式阀门的理想安装位置：
　　
　　安装旋转式阀门时，阀杆水平安装是理想的位置，这样可以防止管道低处的沉积物进入轴承。由于阀门关闭时流体中的固体颗粒沉积下来，因此，球阀和蝶阀的打开方向要有利于排开这些固体，也就是说，蝶阀的阀板和球芯转动时应该从底部向上转动（图11-5）。旋转式阀门同样要装在有空间位置和维修方便的位置。

五、调节阀的入口和出口装反，是否影响使用？
    一般蝶阀的结构是对称的，不分入口和出口，所以不存在装反的问题。其他结构的调节阀，入口和出口装反了，则会影响调节阀的流量特性，引起流通能力的改变，有时还容易使盘根处泄漏。对于单座调节阀，装反会使不平衡力改变方向，甚至影响调节阀的稳定性。在高压调节阀中，流向选择不当，还会影响使用寿命。
