一、气动薄膜三通调节阀的概述：
        ZXX/ZXQ(ZJHX/ZJHQ)型新系列气动薄膜三通调节阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构。具有结构简单、重量轻、体积小、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。
        本系列产品有三通合流及三通分流两种。公称压力有1.6、4.0、6.4MPa；阀体口径范围DN25~200。适用流体温度由-60℃~+450℃。泄漏量标准Ⅳ级。流量特性有直线、抛物线两种。

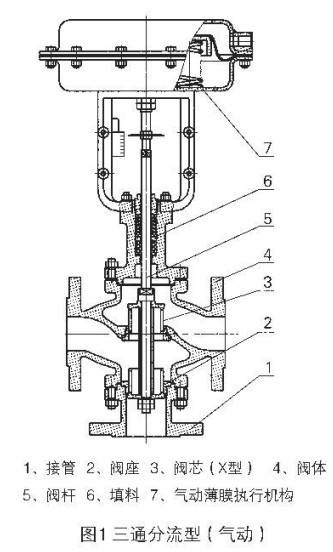

二、气动薄膜三通调节阀的部件：

三、气动薄膜三通调节阀的技术参数及工作温度范围：

公称通径 DN (mm)		25	32	40	50	65	80	100	125	150	200
额定流量系数 (KV)	合流	8.5	13	21	34	53	85	135	210	340	535
	分流	8.5	13	21	34	53	85	135	210	340	535
		可用合流结构替代
额定行程 L (mm)		16	25			40			60
膜片有效面积 Ae (c m 2 )		280	400			600			1000
公称压力 PN (MPa)		1.6 4.0 6.4
固有流量特性		直线、抛物线
固有可调比 R		30
工作温度 t( ℃ )		普通型：铸铁 -20 ~ 200 铸钢 -40~250 铸不锈钢 -60 ~ 250 散热型：铸钢 -40 ~ 450 铸不锈钢 -60~450
两种介质温度差 t( ℃ )		铸铁≤ 150 铸钢、铸不锈钢≤ 200
信号范围 Pr(kPa)		40~200
气源压力 Ps(MPa)		0.14~0.4
允许泄漏量		10 -4 X 阀额定容量
允许压差△ P(MPa)		0.86	0.75	0.48	0.31	0.27	0.18	0.11	0.12	0.09	0.05
