蒸汽管道温度、压力、流量分程控制系统
　　
　　一般来说，一台调节器的输出仅操纵一只气动调节阀，若一只调节器去控制两个以上的气动薄膜调节阀并且是按输出信号的不同区间去操作不同的气动薄膜调节阀，这种控制方式习惯上称为分程控制。
　　

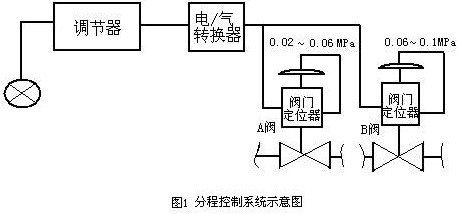

　　　　图1表示了分程控制系统的简图。图中表示一台调节器去操纵两只气动薄膜调节阀，实施（动作过程）是借助气动薄膜调节阀上的阀门定位器对信号的转换功能。例如图中的A、B两阀，要求A气动薄膜调节阀在调节器输出信号压力为0.02～0.06MPa变化时，作阀得全行程动作，则要求附在A阀上的阀门定位器，对输入信号0.02～0.06MPa时，相应输出为0.02～0.1MPa，而B阀上的阀门定位器，应调整成在输入信号为0.06～0.1MPa时，相应输出为0.02～0.1MPa。按照这些条件，当调节器（包括电/气转换器）输出信号小于0.06MPa时A阀动作，B阀不动；当输出信号大于0.06MPa时，而B阀动作，A阀已动至极限；由此实现分程控制过程。
　　

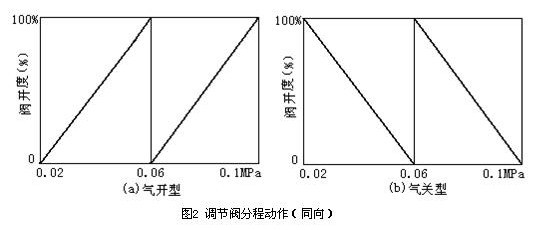

　　分程控制系统中，气动薄膜调节阀的开闭形式，可分同向和异向两种，见图2和图3。

　　
　　一般气动薄膜调节阀分程动作采用同向规律的是为了满足工艺上扩大可调比的要求；反向规律的选择是为了满足工艺的特殊要求。
