ZXM(ZJHM)精小型气动薄膜套筒调节阀的工作原理及特点

ZXM(ZJHM)精小型气动薄膜套筒调节阀的工作原理及特点

一、ZXM(ZJHM)精小型气动薄膜套筒调节阀的工作原理概述:

  ZXM(ZJHM)精小型气动薄膜套筒调节阀是-种压力平衡式调节阀。配用多弹簧执行机构,总体结构紧凑、重量轻、稳定性好。流体通道呈S流线型、压降损失小,允许压差大,噪音小,流通能力大。广泛应用于精确控制气体、液体等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于流量大,压差大,泄漏量要求不高的场合。

  本系列产品有标准型和调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64、100,阀体口径范围由DN20~300,适用流体温度由-200℃至+560℃,其范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种品种、规格可供选择。

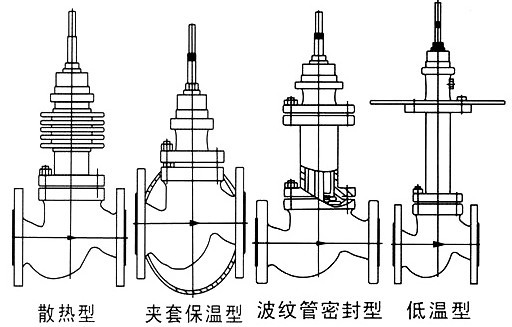

二、ZXM(ZJHM)精小型气动薄膜套筒调节阀的阀体结构:

三、ZXM(ZJHM)精小型气动薄膜套筒调节阀的特点:

  ·采用平衡式阀芯结构,轴向不平衡力小,允许压差大,稳定性好。

  ·套筒互换性强,拆装方便,容易维修。

  ·全金属阀芯结构适用多种工作场合,达到IV级泄漏标准,ZXMQ型软密封结构阀芯达到VI级泄漏标准。

  ·阀体按流体力学原理设计成等截面低流阻流道,可调范围大,固有可调比为50,额定流量系数增大30%。

  ·执行机构采用多弹簧结构,高度减少30%。重量减轻30%。

  ·ZXMV型波纹管密封型调节阀,对移动的阀杆形成了完全的密封,堵绝流体外漏。

  ·ZXMJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。
