气动（电动）比例式调节阀应用于气体、蒸汽压力精确控制系统：
　　

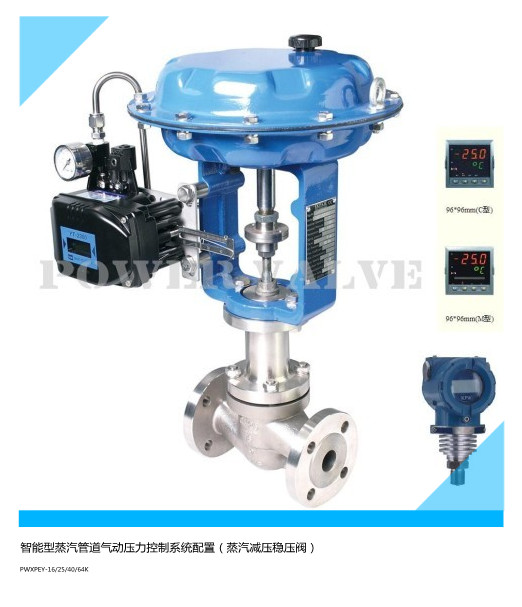

　　一、气动比例式调节阀压力控制配置：
　　

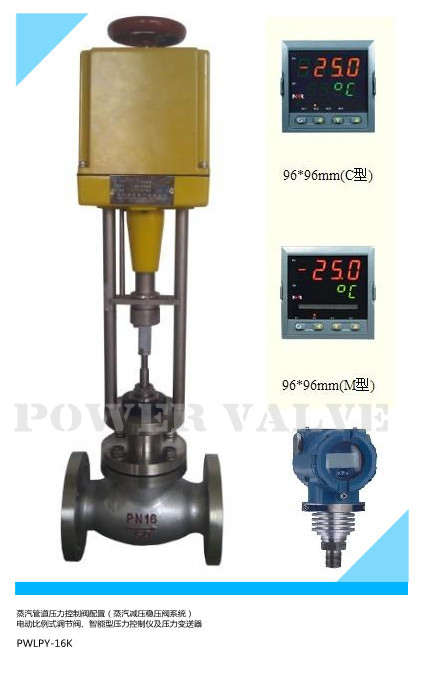

　　二、电动比例式调节阀压力控制配置：
　　
　　三、气动（电动）比例式调节阀压力控制组件配置特点：
　　
　　1、气动薄膜比例式调节阀工作原理：
　　
　　气动薄膜比例式调节阀是以压缩空气为动力源，以气动薄膜或气动活塞式为执行器，并借助于电气阀门定位器（或智能阀门定位器）、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。气动薄膜比例式调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。
　　
　　气动薄膜比例式调节阀动作分气开型和气关型两种。气开型(AirtoOpen)是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。
　　
　　故有时气开型阀门又称故障关闭型(FailtoCloseFC)。气关型(AirtoClose)动作方向正好与气开型相反。当空气压力增加时，阀门向关闭方向动作;空气压力减小或没有时，阀门向开启方向或全开为止。故有时又称为故障开启型(FailtoOpenFO)。气动薄膜比例式调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。
　　
　　气动薄膜比例式调节阀结构特点：
　　
　　* 标准型工作温度-20~+200℃,泄漏量等级为IV级
　　

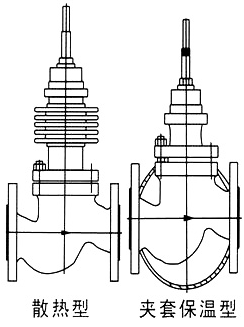

　　* G型 散热型阀盖增设散热片,可用于介质温度-60~+450℃的场合
　　

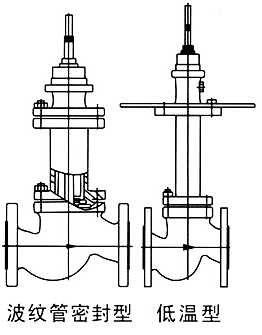

　　* V型 波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏
　　
　　* D型 低温型采用长颈阀盖加波纹管封密结构可用于-196℃的深冷场合
　　
　　* Q型 调节切断型软密封结构阀芯达VI级泄漏标准(微气泡级)
　　
　　* J型 型夹套保温型带用不锈钢保温夹套,用于流体冷却后易结晶\凝固造成堵塞的场合
　　
　　* F型 衬塑型单座调节阀与流体接触部位衬有F46,填料部位采用聚四氟乙烯波纹管密封,特别适用于强腐蚀介质的自动控制.
  　　
　　2、电动比例式控制阀工作原理：
　　
　　电动比例式控制阀接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
　　
　　电动比例式控制阀系列产品公称通径由20至300mm，公称压力有1.6、2.5、4.0、6.4MPa，使用温度范围由-40℃~450℃，接受信号为0~10mA .DC或4~20mA.DC。其中电动单座调节阀适用于压差较小，介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达VI级（零泄漏）标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用于一般场合，而后者用于不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规格可供选择。
　　
　　电动比例式控制阀结构特点：
　　
　　·阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30%。
　　
　　·可调节范围大，固有可调比为50，流量特性有直线和等百分比。
　　
　　·电动套筒调节阀阀塞设有上、下方的均压孔，不平衡力小，阀稳定性好，套筒互换性强，使用压差大。
　　
　　·调节切断型采用软密封结构阀芯，达VI级泄漏标准（零泄漏）。
　　
　　·伺服放大器采用深度动态负反馈，可提高自动调节精度。
　　
　　·电动操作器有多种形式，可适用于4~20mA.DC或0~10mA.DC。
　　
　　·电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
　　
　　·波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。
