自力式压力调节阀的工作原理及压力平衡补偿原理

一、自力式压力调节阀的工作原理：

自力式压力调节阀设定点压力通过导压管传递到执行机构，使执行机构动作并与弹簧建立一个动态平衡，当设定点压力发生变化时，平衡被破坏，弹簧产生一个力，阀芯上下移动，从而使设定点压力重新回到设定值。

二、自力式压力调节阀的整机作用方式：

压闭型（B）型：控制阀后压力的调压阀，其初始位置的阀芯处于开启位置，当阀后压力升高，阀开度逐渐减小，直至阀后压力稳定在要求的给定值。

压开型（K型）：控制阀前压力的调压阀，其初始位置的阀芯处于关闭位置，当阀前压力逐渐升高，阀逐渐打开，直至阀前压力稳定在要求的给定值。

差压型（C型）：控制两点差压恒定的调节阀，常用于控制两种物料的配比或两点保持一个恒定的差压。

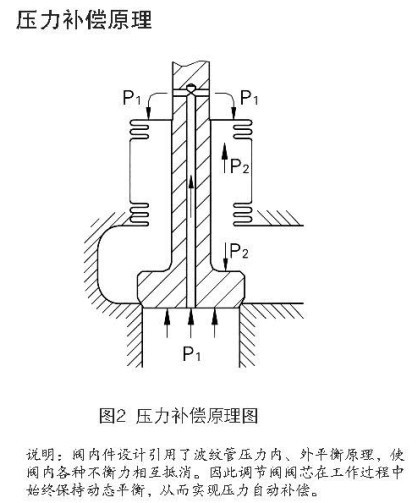

三、自力式压力调节阀的压力平衡补偿原理：
