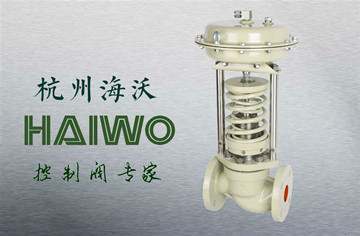

自力式减压阀概述：

ZZY型自力式减压阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前(或阀后)压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽减压稳压或泄压稳压的自动控制。

本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)、波纹管密封平衡型多种结构；执行机构有薄膜式、活塞式、活塞波纹管平衡式三种；作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、25、40、64；阀体口径范围DN15~300；泄漏量等级有II级、Ⅳ级和VI级三档；流量特性为快开；压力分段调节从15~2500kPa。

自力式减压阀参数及调压范围：

公称通径 DN(mm)		20	25		32		40		50		65	80		100		125		150		200	250		300
额定流量系数 Kv		7	11		20		30		48		75	120		190		300		480		760	1100		1750
额定行程 (mm)		8			10				14		20			25		40				50	60		70
公称压力 PN(MPa)		1.6 、 4.0 、 6.4
压力调节范围 (kPa)		15 ～ 50、 40 ～ 80、 60 ～ 100、 80 ～ 140、 120 ～ 180、 160 ～ 220 200 ～ 260、240 ～ 300、 280 ～ 350 、330 ～ 400 、380 ～ 450 、 430 ～ 500、 480 ～ 560 、540 ～ 620、600 ～ 700、 680 ～ 800、 780 ～ 900、880 ～ 1000、 950 ～ 1500 、1000 ～ 2500
流量特性		快开
调节精度 ( ％ )		± 5
使用温度 ( ℃ )		≤80或≤ 350
允许 泄漏量	硬密封 (l/h)	单座：≤ 10 -4 阀额定容量 (IV 级 ) ；双座、套筒≤ 5X10 -3 阀额定容量 (II 级 )
	软密封 (ml/h)	0.15		0.30		0.45		0.60		0.90			1.7		4.0		6.75		11.10			16.0
减压比	最大	10
	最小	1.25
