VQE/VXE型导热油专用高温电动三通调节阀
VQE/VXE型导热油专用高温电动三通调节阀是专为印染、化纤、橡塑、化工、印刷等各行业中的导热油温度控制配套使用而开发的产品。该产品是消化吸收国外著名公司产品的先进技术，采用了不锈钢波纹管和石墨填料双重密封结构。故能有效地使管道中介质与外界隔绝，大大提高了产品密封的使用安全和可靠性，同样也适用于化工、石油、制药等行业中的剧毒的、贵重的、易挥发的和易渗透的介质调节。
电动执行机构接受4～20mA控制信号或开关控制信号，改变阀门的开度，同时将阀门开度的隔离信号反馈给控制系统实现。
|
VQE/VXE型导热油专用电动(分流/合流)三通调节阀标准规格
|
|
|
阀体型式
|
三通铸造阀
|
|
公称通径
|
DN20~DN300
|
|
公称压力
|
国标：PN1.6、2.5、4.0、6.4、美标ANSI150、300、600
|
|
连接形式
|
法兰式（标准型）、螺纹、焊接（需用户指定）
|
|
法兰标准
|
JISANSIGBJBHG等
|
|
密封面型式
|
PN16为凸面；PN40、64、100为凹凸面,阀体为凹面。
|
|
阀体材质
|
ZG230-450、ZG1Cr18Ni9、WCB、CF8、CF8M、CF3M
|
|
结构形式
|
标准型工作温度-20~+250℃,泄漏量等级为IV级
|
|
散热型阀盖增设散热片,可用于介质温度-40~+560℃的场合
|
|
|
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏
|
|
|
压盖形式
|
螺纹式或压板式
|
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料
|
|
垫片
|
F4/改性F4;不锈钢+石墨
|
|
阀内组件
|
|
|
阀芯形式
|
圆筒薄壁窗口型阀芯导向
|
|
流量特性
|
三通线性或抛物线V型缺口阀芯
|
|
阀芯材质
|
1Cr18Ni9Ti 、CF8、CF8M、CF3M以上+PTFE或+司钛莱合金堆焊
|
|
泄漏量
|
软密封VI级、硬密封IV级、司钛莱合金堆焊V级
|
|
气动多弹簧式薄膜执行机构（详见第页）
|
防护/防爆等级电动执行机构（详见第页）
|
||
|
阀作用形式
|
正作用-气关式FO、反作用-气开式FC、
失气阀位保持FL
|
阀作用形式
|
正作用-电关式FO、反作用-电开式FC、失信号阀位保持FL
|
|
膜片材料
|
丁晴橡胶夹增强涤纶织物
|
控制动作
|
4~20mA比例控制或ON-OFF控制
|
|
弹簧量程
|
20~100Kpa ; 40~200Kpa ; 80~240KPa
|
电源
|
单相AC220V±10%，50HZ
三相AC380V±10%，50HZ（需指定）
|
|
供气压力
|
0.14、0.25、0.28、0.40MPa
|
输入信号
|
DC4~20 mA ; DC0~10mA; DC1~5V
须选择输入信号断时调节阀的位置
（保位、全开、全关）
|
|
信号接口
|
内螺纹M16*1.5、M10*1、Rc1/4
|
输出信号
|
DC4~20 mA ; DC0~10mA
|
|
环境温度
|
-20~+90℃
|
环境温度
|
-20~+70℃
|
|
可配附件
|
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
电源
|
单相AC220V±10%，50HZ
三相AC380V±10%，50HZ（需指定）
|

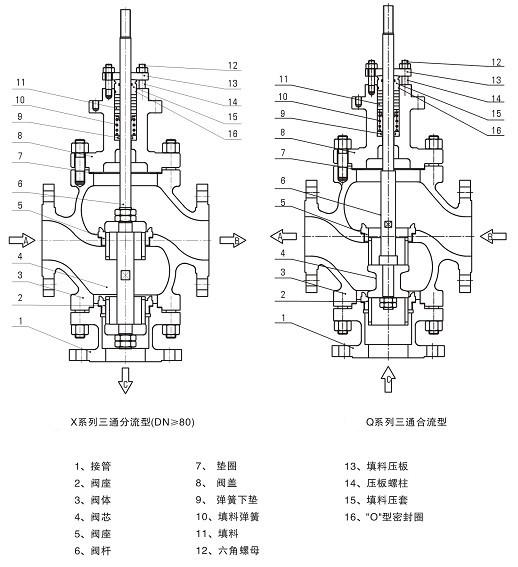

VQE/VXE型导热油专用高温电动三通调节阀:
