气动薄膜角型调节阀的选型

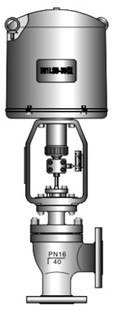

气动薄膜角型调节阀
气动薄膜角型调节阀有顶部导向型和套筒导向型两种结构，阀体结构紧凑，体积小，结构简单；流量特性曲线精度高，阀芯导向面积大，抗震性好，是一种能适应多种苛刻工况条件的调节阀。更适用于高粘度，含悬浮物和颗粒状流体的场合，或用于要求直角配管的地方。
|
气动薄膜角型调节阀标准规格
|
||
|
公称通径
|
DN20~DN100
|
|
|
公称压力
|
PN1.6、2.5、4.0、6.4、10 MPa ANSI150、300、600
|
|
|
连接形式
|
法兰式（标准型）、螺纹、焊接（需用户指定）
|
|
|
阀体材质
|
WCB、WC6、WC9、CF8、CF8M、CF3、CF3M
|
|
|
结构形式
|
标准型工作温度-20~+250℃
|
|
|
散热型阀盖增设散热片,可用于介质温度-60~+560℃的场合
|
||
|
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏
|
||
|
夹套保温型用于流体冷却后易结晶\凝固造成堵塞的场合
|
||
|
密封填料
|
V型聚四氟乙烯填料、柔性石墨填料、石墨+因科镍丝填料
|
|
|
阀内组件
|
||
|
阀芯形式
|
柱塞型、双密封面平衡式
|
|
|
流量特性
|
修正等百分比特性、修正线性特性
|
|
|
阀芯材质
|
1Cr18Ni9Ti 、CF8、CF8M、CF3M以上+司钛莱合金堆焊
|
|
|
泄漏量
|
软密封VI级、硬密封IV级、司钛莱合金堆焊V级、VI级
|
|
|
其它
|
若阀门可能产生空化、汽蚀，建议选用套筒调节阀；
若阀门可能产生闪蒸，建议选用缩腔型，阀芯及阀座堆焊硬质合金
|
|
|
执行器选型
|
多弹簧直行程气动薄膜执行器、活塞式直行程气动执行器
|
|
电动角型调节阀的选型
|
3810L调节型、3410L开关型、3810X、3410X防爆型电动执行机构技术参数
|
|||||||
|
型号
|
3810L调节型、3410L开关型、3810X防爆调节型、3410X防爆开关型
|
||||||
|
阀作用形式
|
正作用-电关式FO、反作用-电开式FC、失电失信号或失信号阀位保持FL
|
||||||
|
电源电压
|
220V.AC 50HZ、380V.AC 50HZ、DC24V
|
||||||
|
输入输出信号
|
输入信号：DC4~20mA或DC1~5V；输出信号：DC4~20mA
|
||||||
|
输出推力(N)
|
2000
|
3000
|
5000
|
6500
|
10000
|
16000
|
|
|
额定行程L(mm)
|
30
|
60
|
100
|
||||
|
信号接口
|
2-PF(G1/2)
|
可安装保护套管PF3/4(G3/4)
|
|||||
|
环境温度
|
普通型：-10~+60℃；防爆型：-10~+40℃
|
||||||
|
相对湿度
|
普通型：95%以下；防爆型：45%~85%
|
||||||
|
防护及防爆等级
|
IP65/IP67 、Exd II BT4、Exd II CT4（由客户指定）
|
||||||
