CV3000-HLS气动薄膜小口径单座调节阀
1、HLS气动薄膜小口径单座调节阀概述
HLS小口径单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。调节阀的泄漏量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。产品符合GB/T4213-92标准。
2、HLS气动薄膜小口径单座调节阀阀体
|
型 式
|
直通单座铸造球型阀
|
|
|
公称通径
|
15、20、25mm
|
|
|
公称压力
|
ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
|
|
|
连接型式
|
法兰连接密封面型式
|
FF、RF、RJ、LG、MFM
|
|
法兰标准
|
JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa)、ANSI B16.5-1981、HG20594-97、HG20618-97等
|
|
|
焊接连接
|
嵌接焊SW
|
|
|
材料
|
铸钢(ZG230-450)、CrMo钢、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛、哈氏合金等耐腐蚀合金
|
|
|
上阀盖
|
常温型(P)
|
-17~+230℃
|
|
伸长I型(EI)
|
-45~-17℃、 +230~+566℃
|
|
|
伸长II型(EII)
|
-100~-45℃
|
|
|
伸长III型(EIII)
|
-196~-100℃
|
|
|
注：工作温度不准超过各种材料的允许范围。
|
||
|
压盖型式
|
螺栓压紧式
|
|
|
填 料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
|
|
3、HLS气动薄膜小口径单座调节阀阀内组件
|
阀芯型式
|
单座柱塞型阀芯
|
|
|
流量特性
|
金属阀座
|
等百分比特性(%CF)和线性特性(LCF)
Cv值从0.04~14的高精度流量特性符合IEC534-2-1976标准
|
|
软阀座
|
等百分比特性(%TF)和线性特性(LTF)注：关于聚四氟乙烯阀座的工作温度和压差
|
|
|
材料
|
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
|
4、HLS气动薄膜小口径单座调节阀执行机构
|
型 式
|
HA多弹簧薄膜执行机构
|
|
膜片材料
|
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
|
|
弹簧范围
|
20~100、80~240KPa
|
|
供气压力
|
140~400KPa
|
|
气源接口
|
RC1/4"
|
|
环境温度
|
-30~+70℃
|
5、HLS气动薄膜小口径单座调节阀阀作用型式
用正作用或反作用执行机构实现阀的气-关式或气-开式
6、HLS气动薄膜小口径单座调节阀附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
7、HLS气动薄膜小口径单座调节阀Cv值和行程
|
阀芯
型式
|
阀座和流量特性
|
额定
行程
|
0.01
|
0.04
|
0.1
|
0.16
|
0.25
|
0.4
|
0.63
|
1.0
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
14
|
|
|
柱塞
阀芯
|
金属
阀座
|
(%CF)
|
14.3
|
|
|
|
|
○
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
|
线性(LCF)
|
○
|
○
|
○
|
○
|
○
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
△
|
|||
|
软阀座
|
(%CF)
|
|
|
|
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
||
|
线性(LTF)
|
|
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|||
|
公称通径x阀座直径
|
6
|
6
|
6
|
6
|
6
|
6
|
8
|
8
|
11
|
11
|
14
|
14
|
19
|
22
|
|
||
|
25
|
6
|
6
|
6
|
6
|
6
|
8
|
8
|
11
|
11
|
14
|
14
|
19
|
22
|
28
|
|||
注：1、符号○和△表示阀的规格范围。
2、符号△表示阀的流量特性符合IEC534-2-1976标准。
8、HLS气动薄膜小口径单座调节阀法兰间距以及外形尺寸
法兰间距
|
公
称
通
径
|
A
|
|||||||||||||
|
ANSI 125 FF
ANSI 150 RF
JIS 10K FFRF
PN1.6 RF
|
JIS 16K
RF
|
ANSI 300 RF
JIS 20K RF
JIS 30K RF
PN4.0 MFM
|
ANSI 600 RF
JIS 40K RF
PN6.4 MFM
|
ANSI
150
RJ
|
ANSI
300
RJ
|
ANSI
600
RJ
|
JIS
20K
LG
|
JIS
30K
LG
|
ANSI
300
LG
|
ANSI
600
SW、BW
|
||||
|
20
|
184
|
190
|
194
|
206
|
-
|
206
|
206
|
198
|
208
|
203
|
206
|
206
|
206
|
198
|
|
25
|
184
|
193
|
197
|
210
|
197
|
210
|
210
|
198
|
212
|
206
|
210
|
25
|
184
|
193
|
注：法兰距符合IEC534-3-1976标准。

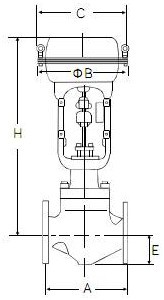

HLS气动薄膜小口径单座调节阀外形尺寸
|
执
行
机
构
|
H
|
ΦB
|
C
|
E
|
|||
|
常
温
型
P
|
伸
长
I
型
EI
|
伸
长
II
型
EII
|
伸
长
III
型
EIII
|
||||
|
HA1DR
|
375
|
525
|
685
|
900
|
218
|
230
|
40
|
|
HA2DR
|
450
|
600
|
760
|
975
|
267
|
281
|
40
|
注：1、表上H栏尺寸是调节阀不带手轮机构的数字，如果带手轮机构，要相应加上手轮机构的尺寸。
