蒸汽管道电动压力调节阀的安装及选型

工况概述：
       由于工厂生产工艺的需要，蒸汽是必不可少的工艺介质，需要从电厂输入蒸汽，因电厂到工厂的距离较远存在压力波动较大的情况以及工厂在实际使用的流量波动范围较大，因此在进入工厂的蒸汽主管道压力进行减压稳压。

1、蒸汽电动压力调节阀配置:



　　 压力变送器根据测定的压力反馈4-20ma.DC电流信号，在控制台中与设定值比较，当两者之差达到一定数值后，控制台向电动调节阀发出调节信号。而电动调节阀的执行机构按此信号，使阀杆带动阀芯产生位移，改变通过调节阀的流量，直到测试点压力达到要求.从而达到自动调节压力的目的。

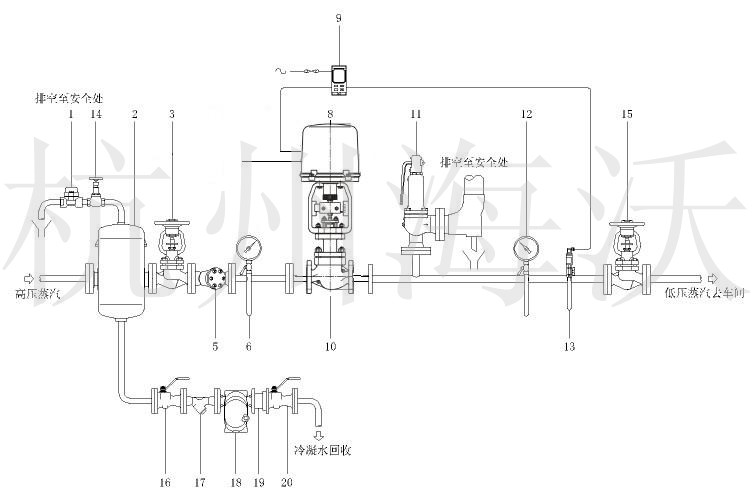

2、蒸汽电动压力调节阀现场管道配置及安装:

序号	部件	功能
1	排空气阀	在起机时排除汽水分离器中的空气
2	汽水分离器	保护系统不受湿蒸汽影响
3	截止阀	切断减压阀的蒸汽供应
4
5	过滤器	保护调节阀不受管道杂质损坏
6	压力表	监测上游供给蒸汽压力
7
8	电动执行器	驱动控制阀
9	电子控制器（安装于控制柜中）	调节控制阀的开度
10	控制阀	根据下游压力调节蒸汽流量
11	安全阀	保护下游设备，避免超压
12	压力表	监测下游设定压力
13	压力变送器	将压力信号转变为电流信号至控制器
14	切断阀	维修时切断排空气阀与管道的连接
15	切断阀	在无负荷时设定减压后的压力
16~20	汽水分离器疏水阀组

3、蒸汽电动压力调节阀附件组成:



                                                   蒸汽电动压力调节阀（电动减压阀）
