喘振就是压缩机或风机在正常工作时若流量减小，则出口压力升高，压缩机或风机工作点向喘振点移动。当流量减小到低于喘振点流量时，则会发生倒流现象。倒流到一定程度压缩机或风机出口压力下降，又恢复正向流动。这种气流在压缩机或风机中来回流动的现象称为喘振。此时，压缩机或风机会发出类似哮喘的巨大响声，同时压缩机或风机气体流量大幅波动、振动剧烈上升，若不能得到有效的控制可能对压缩机或风机造成严重损伤。



       鼓风机（特别是轴流风机）是严格禁止在喘振工况运行的，防喘振保护控制系统就是通过监控实时工况点在防喘振曲线图上的位置变化来对防喘振阀进行控制，从而避免风机进入喘振区。风机排气压力超高、进气阻力大或原动机失速均会造成喘振。



       喘振的危害性极大，当压缩机或风机发生喘振后，不能正常工作，出口压力减小，低于出口管道系统压力，使气体从管道系统向压缩机或风机倒流，直到管道系统中压力低于压缩机或风机出口压力，此时倒流停止，压缩机或风机恢复工作，但是当出口管道系统的压力恢复到原值时，通过压缩机或风机的气体流量再一次减小，这时又发生喘振，如此反复，使系统呈周期性震荡，在整个过程中，压缩机或风机组强烈振动，伴有异常噪声，对压缩机或风机内部的迷宫式密封、轴承和叶轮等附属设施造成极大的损伤，严重时压缩机或风机会受到损坏，与机组出口相连的管道也发生周期振动，官道上的压力表、温度表及进口相连的管道也发生周期振动，管道省的压力表、温度及进口处流量计发生大幅的摆动，与此同时，压缩机或风机在短时间内反复从空载道过载，这对驱动系统都是非常不利的。



      而防喘振就是防止压缩机或风机在工作中出现喘振现象的发生。



      而防喘振控制通常采用两种方法：

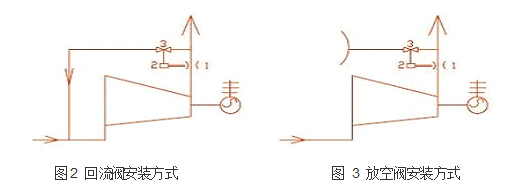

  1.在压缩机或风机段间进出口安装回流阀，利用回流量提高压缩机或风机气体流量（见图   2）；

  2.在压缩机或风机出口安装放空阀，利用放空来提高压缩机或风机气体流量（见图3）。



     这些回流阀或者放空阀也称作为防喘振阀。

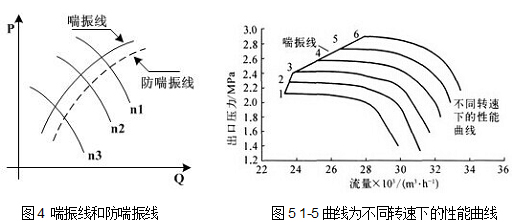

        防喘振控制最终目的是通过防喘振PID回路控制防喘振阀的开度，保证压缩机或风机内有足够的气体流量，使压缩机或风机工作在安全区域，喘振线是机组临界工况下风机入口风量与风机出口压力对应的二维曲线，如右图所示。喘振线左侧为喘振区，右侧为工作区。考虑到为防喘振系统留下足够的安全裕度值（设定），在喘振线右侧平行于喘振线设置一条防喘振线，工作点进入喘振线和防喘振线之间的区域时，系统将会进行保护动作。当工作点越过防喘振线，系统发出喘振报警，当喘振报警持续一段时间（设定），在防喘振调节阀PID运算输出的基础上叠加一定的开度输出，直到工作点远离防喘振线设定值后再无扰地取消开度叠加。（见图4、图5所示）



      防喘振控制就是当压缩机或风机在输出压力一定而流量减小到某一数值时，就将发生喘振。为了防止喘振发生，要保持流量不进入喘振区。压缩机或风机在运行中，当管路系统阻力升高时，流量将随之减小，有可能降低到允许值以下。防喘振系统的任务就是在流量降到某一安全下限时，自动地将通大气的放空阀或回流到进口的旁通阀打开，增大经过压缩机或风机的流量，防止进入喘振区。在涡轮增压器上也有广泛应用，在涡轮增压器和节气门之间会产生很大的背压，打开喘振阀，使增压器压气机前后压力平衡，避免增压器喘振。



防喘振意义：

    其防喘振控制的优劣对机组的安全运行和减少轻负荷下的能耗具有重要意义。

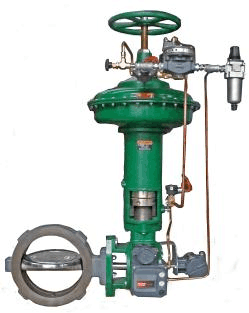

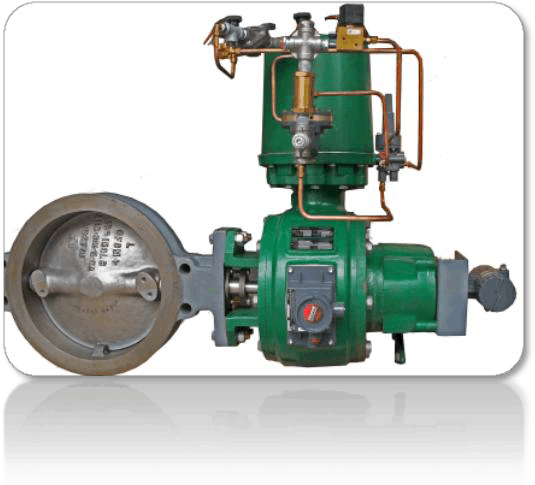

防喘振控制大多是通过防喘振阀来实现的，因此防喘振阀的性能就关系到防喘振控制性能的优劣程度。
