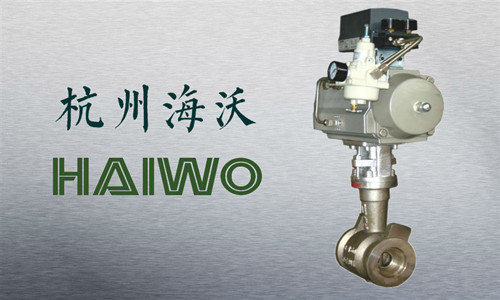

◆气动薄膜偏心旋转调节阀 产品概述
ZSRF型气动薄膜偏心旋转调节阀又叫凸轮挠曲阀。是一种弓形截球体球阀。由于该阀存在凸轮偏心，使气动装置在带动阀关闭件从开启到关闭过程中，作用在阀座上的密封力逐渐增加，使阀门关闭件的球形表面与阀座密封面由完全脱离至接触，并逐渐增大其密封比压，直至完全密封，反之亦然。这就大大改善了普通球阀的密封状况和密封效果，为在球阀上使用硬质密封材料(如各种金属及硬质合金等)创造了有利条件，并且为在高温高压以磨损严重的场合使用球阀开辟了路径。此外，该阀由于采用了弓形截球体及对夹式连接，省去了一对法兰，所以重量轻。另外该阀流通能力大，比单座和双座式调节阀分别大50％和20％以上。该阀调节性能好，流量特性为修正等百分比(介于等百分比和线性之间)。因此偏心旋转阀已大量用作气动调节阀使用，其次还当作耐冲刷耐磨蚀应用于含固体物料及高温、高压场合。
◆气动薄膜偏心旋转调节阀 产品特点
1、填料函采用球阀类似结构，密封效果比直行程阀好得多。流经阀门的介质易于被填料密封。
2、流路简单、流畅、流阻小，且正反方向都可以。
3、使用温度范围大。阀体与阀盖整体铸造。若采用长颈阀盖，加上散热片，使用温度可为-40～450℃(此时阀座采用金属密封)。
4、可调比大。阀芯与阀座完全闭合后定位(注意：装配或维修阀芯时，阀芯与两轴之间要有一定的间隙)，而后再用压圈、锁圈固定。此时由于阀芯与阀座紧密接触，阀杆产生挠曲变形，迫使阀芯紧压在阀座上。故可以调节的最小流量值小。可调比为R=100。
5、阀芯在开启或闭合的过程中，不像O形球阀那样阀芯与阀座始终紧密接触，故在同样工况下要求执行机构的力矩小。不但节能而且对阀芯与阀座磨损小。
6、阀芯与阀座闭合瞬间有剪切作用，可以切断介质纤维，自动扫清阀座上固体颗粒，故偏心旋转阀特别可用在含纤维、固体颗粒及不清洁的介质中。
◆气动薄膜偏心旋转调节阀 规格与技术参数：
|
通径
|
25
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
Kv
|
12
|
30
|
58
|
75
|
120
|
190
|
300
|
480
|
930
|
1200
|
1900
|
|
公称压力
|
PN6.4MPa
|
||||||||||
|
流量特性
|
修正等百分比
|
||||||||||
|
温度℃
|
常温型-20～180；中温型-40～450
|
||||||||||
|
允许压差
|
6.4
|
6.4
|
5.2
|
6.4
|
5.4
|
3.25
|
2.5
|
1.5
|
1.2
|
1.0
|
0.8
|
|
泄漏量等级
|
软密封Ⅵ级 硬密封Ⅳ级(GB/T4213-92)
|
||||||||||
|
阀芯转角
|
50°
|
||||||||||
|
气源压力
|
0.4～0.6 MPa
|
||||||||||
◆气动薄膜偏心旋转调节阀 主要零件材料
|
零件
名称
|
材料
|
零件
名称
|
材料
|
|
阀体
|
ZG230-450、ZG1Cr18Ni9Ti
|
阀座
|
增强聚四氟乙烯、1Cr18Ni9Ti堆焊司钛莱合金
|
|
阀轴
|
2Cr13、1Cr18Ni9Ti、17-49H
|
支架
|
ZG230-450
|
|
阀芯
|
ZG230-450、ZG1Cr18Ni9Ti
|
填料
|
聚四氟乙烯、柔性石墨
|
◆气动薄膜偏心旋转调节阀 规格尺寸
|
DN
|
A
|
L
|
H1
|
D
|
D1
|
N-φ
|
H
|
|
25
|
225
|
100
|
70
|
φ140
|
φ100
|
4-18
|
250
|
|
32
|
115
|
80
|
φ155
|
φ110
|
4-23
|
250
|
|
|
40
|
115
|
85
|
φ170
|
φ125
|
4-23
|
290
|
|
|
50
|
125
|
90
|
φ180
|
φ135
|
4-23
|
290
|
|
|
65
|
377
|
143
|
105
|
φ205
|
φ160
|
8-23
|
350
|
|
80
|
165
|
110
|
φ215
|
φ170
|
8-23
|
350
|
|
|
100
|
195
|
130
|
φ250
|
φ200
|
8-24
|
420
|
|
|
125
|
403
|
210
|
150
|
φ295
|
φ240
|
8-30
|
460
|
|
150
|
230
|
150
|
φ345
|
φ280
|
8-32
|
480
|
|
|
200
|
245
|
160
|
φ405
|
φ345
|
12-32
|
510
|
|
|
250
|
300
|
240
|
φ470
|
φ400
|
12-38
|
620
|
|
|
300
|
616
|
340
|
270
|
φ530
|
φ460
|
16-38
|
700
|
法兰标准：JB/T79-94，PN6.4MPa，连接方式：对夹(可根据用户要求特殊制造)
◆气动薄膜偏心旋转调节阀 附件选配
1、电气阀门定位器、空气过滤减压器(气源处理三联件)
2、电磁阀(电压、是否防爆)
3、限位开关(回讯器)、阀位传送器
4、保位阀
5、手轮
|
