◆气动薄膜小流量调节阀 概述：

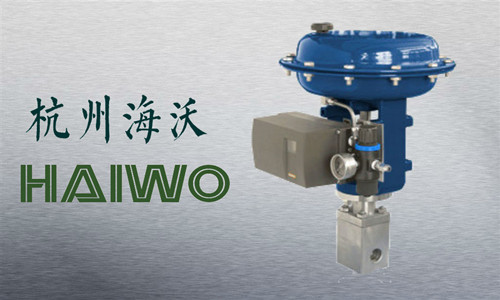

气动薄膜小流量调节阀，由气动薄膜多弹簧执行构和小流量阀组成。适用于较小流量的调节，具有结构紧凑，体积小，重量轻，安装维护方便的特点。气动薄膜小流量调节阀是一种控制微小流量的特殊调节阀，广泛应用于实验室的实验装置上，或批量生产的工业装置上，控制化学物品，燃料，香料或其它添加剂。
◆气动薄膜小流量调节阀 阀本体参数：
|
型式
|
直通锻造阀
|
|
公称通径
|
G1/2"、G3/4"
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
材料
|
锻不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）等
|
|
上阀盖
|
普通型：-40～+230℃、散热型：+230～+450℃
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料
|
◆气动薄膜小流量调节阀 阀内组件：
|
阀芯型式
|
单座柱塞型阀芯
|
|
流量特性
|
线性特性
|
|
材料
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
◆气动薄膜小流量调节阀 执行机构选型：
|
■执行机构 |
|
阀芯型式
|
单座柱塞型阀芯
|
|
流量特性
|
线性特性
|
|
材料
|
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
|
|
型式
|
ZHA/B多弹簧簿膜执行机构
|
|
型号
|
ZHA/B-11
|
|
有效面积cm2
|
200
|
|
行程mm
|
10
|
|
弹簧范围Kpa
|
20～100（标准）、40-200、80-240、20-60、60-100
|
|
膜片材料
|
丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
|
供气压力
|
140～400KPa
|
|
气源接口
|
RC1/4"
|
|
环境温度
|
-30～+70℃
|
|
◆气动薄膜小流量调节阀 执行机构作用方式： 气关式(B) — 失气时阀位开(FO)；气开式(K) — 失气时阀位关(FC) |
◆气动薄膜小流量调节阀 附件选择：
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
|
◆气动薄膜小流量调节阀 执行机构性能： |
|
项 目
|
指标值
|
|
基本误差%（带定位器）
|
±1.0
|
|
回 差%（带定位器）
|
≤1.0
|
|
泄 露 量 l/h
|
0.01%×阀额定容量
|
|
可调范围 R
|
30：1
|
|
◆气动薄膜小流量调节阀 额定Kv值及允许压差： |
|
公称通径DN(mm)
|
G1/2"、G3/4"
|
||||||||
|
阀座直径dN(mm)
|
2
|
2.5
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
额定行程L (mm)
|
10
|
||||||||
|
额定流量系数Kv
|
0.04
|
0.06
|
0.08
|
0.12
|
0.2
|
0.32
|
0.5
|
0.8
|
1
|
|
允许压差 (MPa)
|
6.4
|
5.6
|
4.6
|
||||||
注：允许压差确定依据：1）标准弹簧； 阀关闭P2=0； 2）流向为底进高出。
|
