气动薄膜单座调节阀的选型-杭州海沃

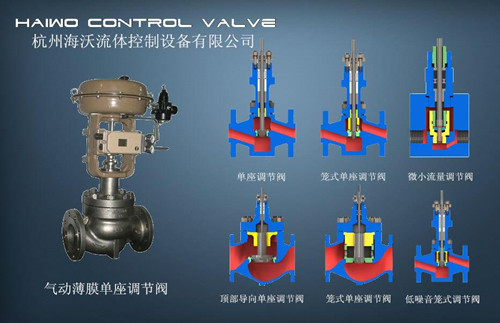

 ◆气动薄膜单座调节阀  产品概述

 气动薄膜单座调节阀阀芯采用上导向结构，阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。本产品符合GB/T4213-92标准。
◆气动薄膜单座调节阀  阀本体
型       式：直通单座铸造球型阀
公称通径： 32、40、50、65、80、100、125、150、200、250mm
公称压力： ANSI 125、150、300、600
                   JIS 10、16、20、30、40K
                   PN1.6、4.0、6.4MPa
法兰连接密封面型式： FF、RF、RJ、LG、MFM，
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94(PN1.6MPa)、
                 JB/T79.2-94(PN4.0、6.4MPa)、HG20596-97、HG20618-97等，
焊接连接：嵌接焊SW(40~50mm)  ；   对接焊BW(65~200mm)
材       料：铸钢(ZG230-450)、CrMo钢、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、
                 SCS16)钛、哈氏合金等耐腐蚀合金
上 阀 盖：常温型(P) -17~+230℃，
                 伸长I型(EI) -45~-17 +230~+566 ℃℃，
                 伸长II型(EII) -100~-45℃，
                 伸长III型(EIII) -196~-100℃
压盖型式：螺栓压紧式
填       料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
◆气动薄膜单座调节阀 阀内组件



阀芯型式
单座柱塞型阀芯
流
量
特
性
 高容量
流量特性
金属阀座
等百分比特性(%C)和线性特性(LC)
软阀座
等百分比特性(%T)和线性特性(LT)，
高精度
流量特性
金属阀座
等百分比特性(%CF)和线性特性(LCF)
软阀座
等百分比特性(%TF)和线性特性(LTF)
材料
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L不锈钢堆焊司太莱合金、钛和耐腐蚀合金等



◆气动薄膜单座调节阀 执行机构



型       式
HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、
VP双作用气缸活塞执行机构
膜片材料
乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围
20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型)
供气压力
140~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口
RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
环境温度
-30~+70℃




◆气动薄膜单座调节阀阀 作用型式

       用正作用或反作用执行机构实现阀的气-关式或气-开式

◆气动薄膜单座调节阀 附件
      阀门定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等


如需提供选型服务，请提供一下确切的工艺参数，以便于准确的选型：

·调节阀名称、型号、用途
·公称通径(mm)、公称压力(MPa)、工作温度及范围
·阀前实际压力,阀后实际压力
·介质名称及状态
·介质流量（最大值、正常值、最小值及准确的流量单位）
·阀盖型式
·整机作用方式(气开还是气关),仪表风(气源)压力
·阀体、阀内件材质要求
·附件要求:
  阀门定位器（隔爆要求、是否带反馈及其它通讯类要求）、空气过滤减压器、电   磁阀、保位阀、阀位传送器、  (顶装/侧装)手轮等
·阀体法兰标准(不指明时我方按GB9113-2000规定供货)
·阀体结构长度( 法兰面距L) (不指明时我厂按GB12221-2005规定供货)
·其它特殊要求(如耐蚀要求，防爆要求,泄漏等级限制要求，等等)
