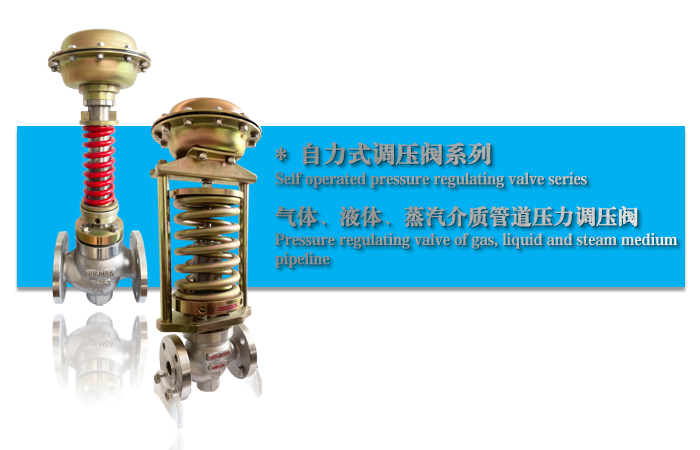

◆自力式阀前压力调节阀 概述：PDF文档-点击下载

      自力式阀前压力调节阀(简称泄压阀)无需外加能源，利用被控介质自身能量作为动力源。引入执行机构控制阀芯位置来改变流通面积，改变流量，从而使阀前压力稳定到给定值，具有动作灵敏，压力波动小等特点。

      自力式阀前压力调节阀为泄压用阀前压力调节型（K型），压力范围15~3000Kpa，配用不同的检测执行机构，广泛应用于蒸 汽、各种气体及液体减压稳压的自动控制。

◆自力式阀前压力调节阀 参数说明：

阀内件特点：1、内置波纹管，具有压力平衡结构，灵敏度高
                  2、结构紧凑，性能可靠，免于维护
                  3、采用标准模块化设计
  阀体类型：  直通式
  阀盖形式：  标准型 散热型
  流量特性：  快开
  口径范围：  DN15-300(1/2”-12”)
  压力等级：  PN1.6、2.5、4.0、6.4Mpa（ANSI 150、300LB）
  泄漏等级：  ASME B16.104 VI（软密封）
                   ASME B16.104 Ⅳ（硬密封）
管道连接方式：法兰式、焊接式、螺纹式
   设定值偏差：±8%
适用温度范围：-30° ～ 350°

执行机构类型：薄膜式执行机构（自力式）
                     活塞式执行机构（自力式）
                     波纹管式执行机构（自力式）

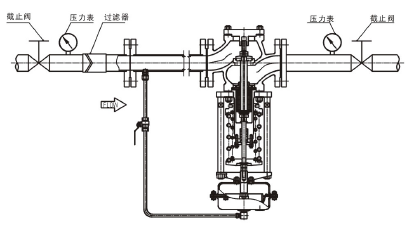

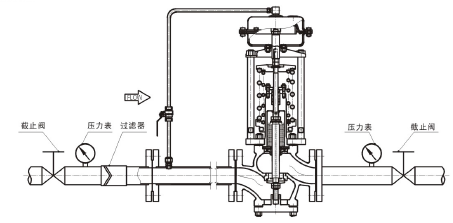

◆自力式阀前压力调节阀 安装方位及管道附件说明：



a、调节蒸汽，阀前压力调节型（应安装冷凝器，建议安装过滤器）



b、调节气体，阀前压力调节型（冷凝器可不安装）



c、调节液体，阀前压力调节型（对于非清洁液体，建议安装过滤器）



杭州海沃相关产品
自力式阀后压力调节阀	自力式阀前压力调节阀
指挥器操作型自力式压力调节阀	自力式微压调节阀
自力式差压调节阀	自力式氧气专用减压阀
天然气调压阀	超压切断功能调压阀
重油系统专用自力式调压阀	导热油系统专用泄压阀
蒸汽系统自力式调压阀	氮封装置
供氮阀	泄氮阀
选型计算请详询杭州海沃工程师--0571-63500669 1、提供参数如下： 2、介质名称、介质实际温度； 3、阀前压力及波动范围；（控制阀前泄压型时请提供设定值） 4、阀后设定压力；（控制阀后端压力时提供） 5、每小时最大、正常、最小流量
