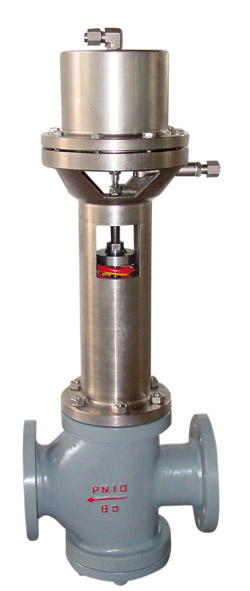

◆自力式差压调节阀系列 概述:PDF文档-点击下载

      自力式差压调节阀无需外加能源,利用被控介质自身能量作为动力源自动调节一种或两种介质压差,使压差维持在恒定值,如在工业炉气体燃烧系统中,用于控制甲、乙两种燃料的混合比流量调节,达到理想的燃烧条件,节省燃料及投资,也可作为煤气、天然气、液化石油气、氨气、氮气、氧气等各种工业气体的减压、微压、差压的调节系统中。还可用于氢冷发电机组密封油系统,控制密封油与氢气间的压力差,以确保可靠密封。

      自力式差压调节阀压力分段范围0.5~3000Kpa,配用不同的检测执行机构,广泛应用于蒸汽、各种气体及液体差压的自动控制。

◆自力式差压调节阀系列 参数说明:

阀内件特点:1、具有压力平衡结构,灵敏度高,控制精度高,可调范围广等特点
                  2、结构紧凑,性能可靠,免于维护
                  3、采用标准模块化设计
  阀体类型:  直通式
  阀盖形式:  标准型 散热型
  流量特性:  快开
  口径范围:  DN15-300(1/2”-12”)
  压力等级:  PN1.6、2.5、4.0、6.4Mpa(ANSI 150、300LB)
  泄漏等级:  ASME B16.104 VI(软密封)
                   ASME B16.104 Ⅳ(硬密封)
管道连接方式:法兰式、焊接式、螺纹式
   设定值偏差:±8%
适用温度范围:-30° ~ 350°


执行机构类型:薄膜式执行机构(自力式)
                     活塞式执行机构(自力式)


◆自力式差压调节阀系列 应用举例:

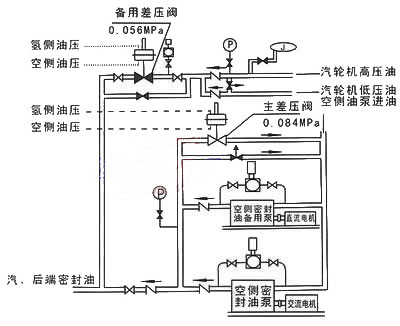

                                        A.氢冷发电机组密封油系统

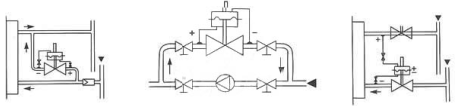

                         B.自力式差压调节阀用于物料循环回路流量控制



C.风机加热系统循环风量控制          D.泵旁路调节        E.两种气体流量的配比控制


  杭州海沃相关产品

自力式阀后压力调节阀

自力式阀前压力调节阀

指挥器操作型自力式压力调节阀

自力式微压调节阀

自力式差压调节阀

自力式氧气专用减压阀

天然气调压阀

超压切断功能调压阀

重油系统专用自力式调压阀

导热油系统专用泄压阀

蒸汽系统自力式调压阀

氮封装置

供氮阀

泄氮阀

选型计算请详询杭州海沃工程师--0571-63500669

1、提供参数如下:

2、介质名称、介质实际温度;

3、阀前压力及波动范围;(控制阀前泄压型时请提供设定值)

4、阀后设定压力;(控制阀后端压力时提供)

5、每小时最大、正常、最小流量
