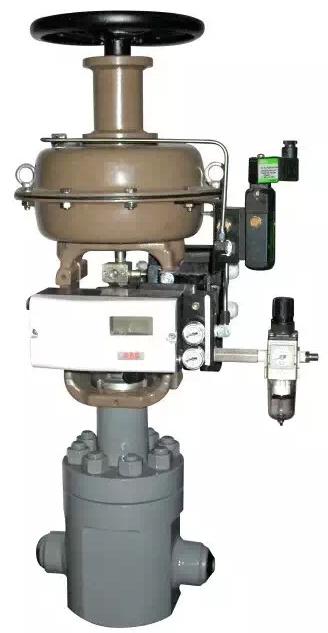

◆高压笼式调节阀
      高压笼式调节阀是一种压力平衡式笼式单座调节阀。阀体结构紧凑，流体通道呈S型，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。调节阀泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
      产品符合GB/T4213-2008标准

◆高压笼式调节阀 选型
公称通径：DN40、50、65、80、100、125、150、200、250、300、350、400mm
公称压力：ANSI Class 900、1500、2500
               JIS 63K
               PN15.0、26.0、42.0MPa
阀体类型：直通式、角式
阀盖形式：标准型、散热型
连接方式：法兰 RF、RJ
               焊接 SW（25～80mm）；BW（80mm）
流量特性：等百分比、线性
泄漏等级：硬密封（ANSI B16.104 III）
使用温度：标准型 -5~+230℃
               伸长I型(EI)  +230~+566℃

执行机构：气动薄膜式执行机构-点击下载

               电动执行机构 -点击下载

详细资料：PDF文档-点击下载



◆高压笼式调节阀 附件
   阀门定位器、空气过滤减压器、电磁阀、保位阀、行程开关、阀位传送器、手轮机构等
