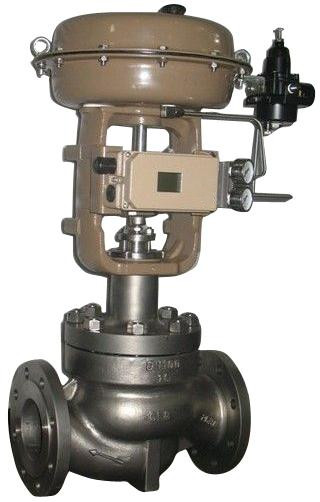

◆先导式平衡笼式调节阀
      先导式平衡笼式调节阀是一种改进型压力平衡式的调节阀，介质自上而下流动。该阀在普通笼式调节阀基础上新增了先导阀芯来实现小开度调节，使得阀门整体调节能力得到提高。阀体结构紧凑，流体通道呈S型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。先导式调节阀密封效果好，切断能力强，对操作要求低，可作放空切断阀使用。调节阀泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
      调节阀适用于控制各种高温的高压流体。
      产品符合GB/T4213-2008标准

◆先导式平衡笼式调节阀 选型
公称通径：DN40、50、65、80、100、125、150、200、250、300mm
公称压力：ANSI 125、150、300、600
               JIS 10、16、20、30、40K
               PN1.6、4.0、6.4MPa
阀体类型：直通式、角式
阀盖形式：标准型、散热型、低温型、波纹管式
连接方式：法兰 FF、RF、RJ、TG、MFM
               焊接 SW（40～50mm）；BW（65～200mm）
流量特性：等百分比、线性
泄漏等级：硬密封（ASME B16.104 III）
使用温度：标准型 -17~+230℃
               伸长I型(EI) -45~-17℃、+230~+566℃
               伸长II型(EII) -100~-45℃
               伸长III型(EIII) -196~-100℃

执行机构：气动薄膜式执行机构-点击下载

               电动执行机构 -点击下载



详细资料：PDF文档-点击下载



◆先导式平衡笼式调节阀 附件
    阀门定位器、空气过滤减压器、电磁阀、保位阀、行程开关、阀位传送器、手轮机构等
