在线服务产品展示

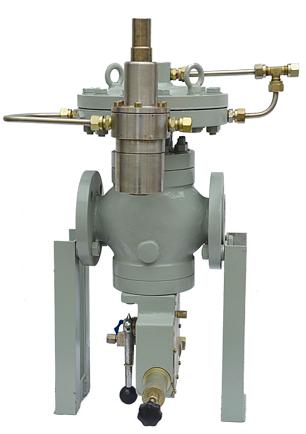

◆超压切断功能调压阀 概述:PDF文档-点击下载

     超压切断功能调压阀是间接作用式调压阀,采用内置平衡阀模块化设计,自带安全切断装置,具有调节精度高,响应速度快,在线维护简单等特点,
     超压切断功能调压阀广泛适用于各种高、中、低压无腐蚀性、预过滤气体的调压稳压。性能优越,稳定安全。
◆超压切断功能调压阀 参数说明:
阀内件特点:  1、具有单座平衡结构,灵敏度高
                    2、结构紧凑,性能可靠,免于维护
                    3、采用标准模块化设计
  阀体类型:  直通式
  阀盖形式:  标准型
  流量特性:  快开
  口径范围:  DN50-300(2”-12”)
  压力等级:  PN1.6、2.5、4.0、6.4Mpa(ANSI 150、300LB)
  泄漏等级:  ASME B16.104 VI(软密封)
                   ASME B16.104 Ⅳ(硬密封)
管道连接方式:法兰式
最大进口压力:6.4MPa
出口压力范围:30~600KPa
  设定值偏差:±8%
适用温度范围:-20℃~60℃


执行机构类型:薄膜式执行机构

  杭州海沃相关产品

自力式阀后压力调节阀

自力式阀前压力调节阀

指挥器操作型自力式压力调节阀

自力式微压调节阀

自力式差压调节阀

自力式氧气专用减压阀

天然气调压阀

超压切断功能调压阀

重油系统专用自力式调压阀

导热油系统专用泄压阀

蒸汽系统自力式调压阀

氮封装置

供氮阀

泄氮阀

选型计算请详询杭州海沃工程师--0571-63500669

1、提供参数如下:

2、介质名称、介质实际温度;

3、阀前压力及波动范围;(控制阀前泄压型时请提供设定值)

4、阀后设定压力;(控制阀后端压力时提供)

5、每小时最大、正常、最小流量
