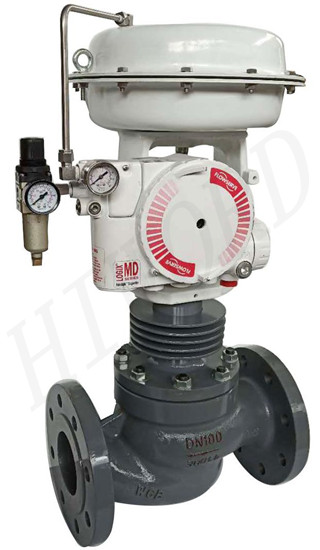

◆平衡笼式调节阀
       平衡笼式调节阀是一种压力平衡式的调节阀。阀体结构紧凑，流体通道呈S型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-2-1976标准。平衡笼式调节阀动态稳定性好，噪音低，空化腐蚀小。平衡笼式调节阀泄漏量符合ANSI B16.104标准。平衡笼式调节阀配用多弹簧薄膜或气缸执行机构，其结构紧凑，输出力大。
       平衡笼式调节阀适用于控制各种高温、低温的高压流体。
       产品符合GB/T4213-2008标准

◆平衡笼式调节阀 选型
公称通径：DN32、40、50、65、80、100、125、150、200、250、300、350、400mm
公称压力：ANSI 125、150、300、600
               JIS 10、16、20、30、40K
               PN1.6、4.0、6.4MPa
阀体类型：直通式、角式
阀盖形式：标准型、散热型、低温型、波纹管式
连接方式：法兰 FF、RF、RJ、TG、MFM
               焊接 SW（40～50mm）；BW（65～200mm）

流量特性：等百分比、线性
泄漏等级：硬密封（ASME B16.104 IV）

使用温度：标准型 -17~+230℃
               伸长I型(EI) -45~-17℃、+230~+566℃
               伸长II型(EII) -100~-45℃
               伸长III型(EIII) -196~-100℃

执行机构：气动薄膜式执行机构-点击下载

               电动执行机构 -点击下载

详细资料：PDF文档-点击下载



◆平衡笼式调节阀附件
    阀门定位器、空气过滤减压器、电磁阀、保位阀、行程开关、阀位传送器、手轮机构等

相关产品
气动薄膜小口径单座调节阀	气动薄膜小口径笼式单座调节阀
气动薄膜平衡笼式调节阀	气动薄膜顶导向单座调节阀
气动薄膜笼式单座调节阀	气动薄膜低噪音笼式调节阀
气动薄膜平衡笼式单座调节阀	气动薄膜高压笼式调节阀
气动薄膜三通合流调节阀	气动薄膜三通分流调节阀
气动薄膜高压单座调节阀	气动薄膜波纹管密封调节阀
气动薄膜夹套保温型调节阀	气动薄膜高压角型调节阀
气动釜底放料阀	气动偏心旋转调节阀
以上调节阀根据现场工况不同可选择电动执行机构控制，详情请咨询杭州海沃
