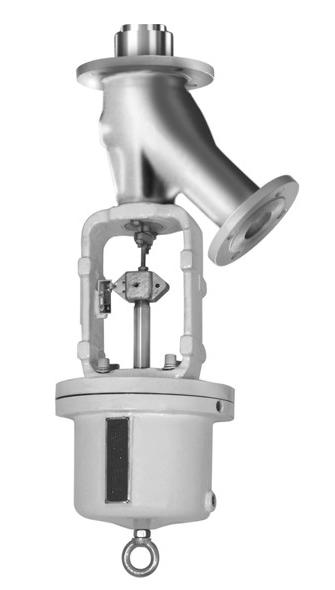

◆气动釜底放料阀

       A/B型气动釜底放料阀是一种特殊的切断阀,主要应用于各种存贮容器的釜底,其光滑流线型的阀体流道设计,球形单座的阀芯型式,易于介质的流动,广泛应用于聚合反应、化纤、食品、发酵等行业。对于浆料、高密度流体场合,亦是理想的选择。选用该系列阀门时,必须考虑贮存容器内介质的温度、压力、粘附性、腐蚀性等条件,为最大限度满足不同工况条件,除了样本提供的标准产品,我们还可根据用户的特殊要求提供非标设计产品。

       气动釜底放料阀有两种结构形式,A为上展式,B为下展式。可配HA薄膜式执行机构和VA、VP气缸式执行机构。

       A上展式:阀门打开时,阀芯往反应釜内部运动。当反应釜罐部有沉淀物堆积时,阀门打开可以很容易排出沉淀物,并且罐内介质作用于阀芯上,起到止回的作用;

       B下展式:阀门打开时,阀芯往阀体内部运动。当反应釜罐部需充分搅拌或罐底出现负压状态(真空)时,阀门容易关闭,罐内真空时,可以起到止回的作用。
       调节阀的泄漏量符合GB/T4213-2008标准。

◆气动釜底放料阀 选型
公称通径:DN25、32、40、50、65、80、100、125、150、200、250mm
公称压力:ANSI 125、150、300、600
               JIS 10、16、20、30、40K
               PN1.6、4.0、6.4MPa
阀体类型:直通式
阀盖形式:标准型、散热型、波纹管式
连接方式:法兰 FF、RF、RJ、TG、MFM
流量特性:快开
泄漏等级:硬密封(ASME B16.104 IV)
               软密封(ASME B16.104 Ⅵ)
使用温度:标准型 -17~+230℃
               伸长I型(EI) -45~+350℃


执行机构:气动薄膜式执行机构-点击下载

               电动执行机构 -点击下载



详细资料:PDF文档下载


◆气动釜底放料阀 附件

   阀门定位器、空气过滤减压器、电磁阀、保位阀、行程开关、阀位传送器、手轮机构等
