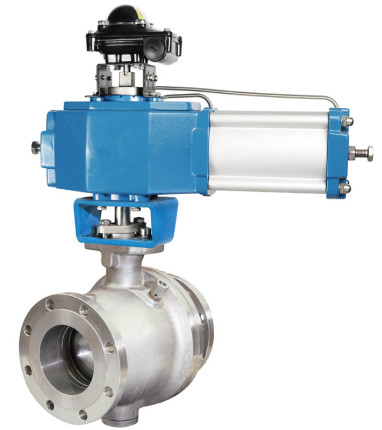

◆固定切断球阀 概述
      适用于长输管线和一般工业管线,其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。它与浮动球阀相比,工作时,阀前流体压力在球体上产生的作用力全部传递给轴承,不会使球体向阀座移动,因而阀座不会承受过大的压力,所有固定式球阀的转矩小、阀座变形小,密封性能稳定、使用寿命长,适用于高压、大口径管道场合。先进的弹簧预阀座组件,具有自紧特性,实现上游密封。每阀有两个阀座,每个方向都能密封,因而安装没有流向限制,是双向。本阀有二块式和三块式两种阀体结构,中法兰用螺栓连接,阀座可根据介质和工况的需要,选金属硬密封或PTFE软密封:金属硬密封阀座密封表面堆焊硬质合金,球表面镀硬铬或喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好,耐腐蚀,适应范围广。上下阀杆均设有PTFE轴承,减少磨擦,操作省力,小轴底部设有调整片,保证球与密封圈的接处位置。采用全通径的结构使阀门流量孔径与管线内径一致,以便管线清扫。

◆固定切断球阀 选型
公称通径:DN25、32、40、50、65、80、100、125、150、200、250、300mm
公称压力:ANSI 125、150、300、600、900、1500、2500
               PN1.6、4.0、6.4、10.0、15.0、25.0、32.0、42.0MPa
阀体类型:直通式
阀盖形式:标准一体式
连接方式:法兰、对焊
流量特性:快开
泄漏等级:硬密封(ASME B16.104 IV)
               软密封(ASME B16.104 Ⅵ)
使用温度:标准型 -20~+150℃
               伸长I型(EI) -45~-17℃、+230~+566℃
               伸长II型(EII) -100~-45℃
               伸长III型(EIII) -196~-100℃
   阀结构:防静电设计;安全的防火结构设计(可选)、紧急注脂密封(可选)、双阻断及泄放功能(可选)
               阀门中腔自动泄压功能(可选)、


执行机构:气动单作用执行机构、气动双作用执行机构、电动执行器


详细资料:PDF文档下载


◆固定切断球阀 附件

   电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
