◆电动蒸汽减压站 概述
      压力变送器根据测定的压力反馈4-20mA.DC电流信号,在控制台中与设定值比较,当两者之差达到一定数值后,控制台向电动控制阀发出调节信号。而电动控制阀的执行机构按此信号,使阀杆带动阀芯产生位移,改变通过控制阀的流量,直到测试点压力达到要求.从而达到自动控制压力的目的。

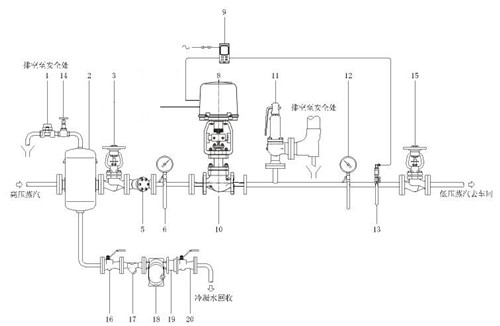

电动减压站 部件描述

序号           部件                                 功能
1            排空气阀             在起机时排除汽水分离器中的空气
2          汽水分离器            保护系统不受湿蒸汽影响
3              切断阀              切断减压阀的蒸汽供应
5              过滤器              保护减压阀不受管道杂质损坏
6              压力表              监测上游供给蒸汽压力
8           电动执行器           驱动控制阀
9           智能控制器           调节控制阀的开度
10            控制阀              根据下游压力调节蒸汽流量
11            安全阀              保护下游设备,避免超压
12            压力表              监测下游设定压力
13         压力感应器           将压力信号转变为电流信号至控制器
14            切断阀              维修时切断排空气阀与管道的连接
15            切断阀              在无负荷时设定减压后的压力
16 - 20 汽水分离器疏水阀组
